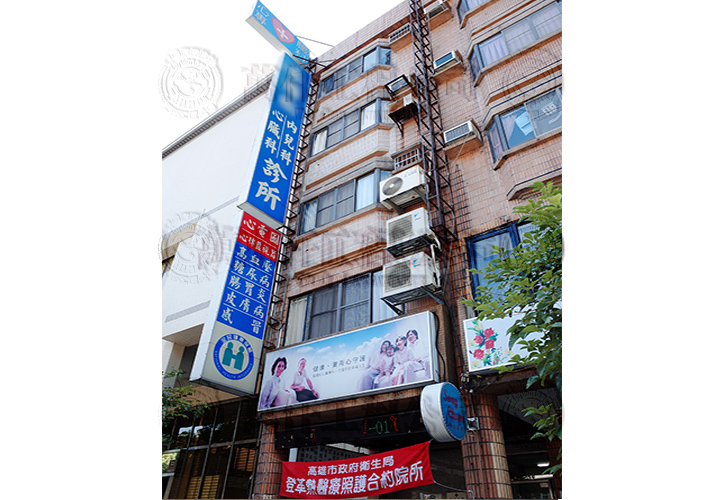

診所正面外觀:正門出入口為病患唯一出入口,也是施工最方便的「腳路」,卻因業主營業考量不得不放棄
診所正面外觀:正門出入口為病患唯一出入口,也是施工最方便的「腳路」,卻因業主營業考量不得不放棄
診所後面外觀:正門出入口為病患唯一出入口,也是施工最方便的「腳路」,卻因業主營業考量不得不放棄,這是挑戰
診所後面外觀:正門出入口為病患唯一出入口,也是施工最方便的「腳路」,卻因業主營業考量不得不放棄,這是挑戰
建物本身為狹長型,因此內部診間也依地形搭建,電梯預定位置剛好需要經過後方調劑區,必須施展乾坤大挪移,還要能塞進狹長的診間內,這是挑戰
建物本身為狹長型,因此內部診間也依地形搭建,電梯預定位置剛好需要經過後方調劑區,必須施展乾坤大挪移,還要能塞進狹長的診間內,這是挑戰
診所後方點滴區,要重新規劃,容納電梯排擠出的原有調劑區,考量營業需要,還要搶先完工,並且不能汙染前方診間,這是挑戰
診所後方點滴區,要重新規劃,容納電梯排擠出的原有調劑區,考量營業需要,還要搶先完工,並且不能汙染前方診間,這是挑戰
地下室反而是一大利多,因為這樣就省去開挖電梯陰井的一道工了。不過也要隔開醫療用品,以及醫師的私人揮桿練習室。*電梯在二樓會經過萬仟之前幫吳醫師規劃的私人招待室(請見室內設計裝潢作品:輕鬆樂活風),該如何取捨?這是挑戰
地下室反而是一大利多,因為這樣就省去開挖電梯陰井的一道工了。不過也要隔開醫療用品,以及醫師的私人揮桿練習室。*電梯在二樓會經過萬仟之前幫吳醫師規劃的私人招待室(請見室內設計裝潢作品:輕鬆樂活風),該如何取捨?這是挑戰
三樓以上是醫師住家,中央有寬敞的採光天井,非常便於作為電梯井,這也是為何萬仟鼓勵將電梯設置在此。不過,日後該如何兼顧採光、通風、方便清理與維護電梯外觀?
三樓以上是醫師住家,中央有寬敞的採光天井,非常便於作為電梯井,這也是為何萬仟鼓勵將電梯設置在此。不過,日後該如何兼顧採光、通風、方便清理與維護電梯外觀?
四樓天井比較沒問題。這時想想施工震動、土石掉落等如何不危及看診安全?
四樓天井比較沒問題。這時想想施工震動、土石掉落等如何不危及看診安全?
五樓除了電梯井,預計順便將凌亂的洗衣區往上移,並趁此機會替兩位大男孩分房(其中一間做為迎娶時的新房喔)
五樓除了電梯井,預計順便將凌亂的洗衣區往上移,並趁此機會替兩位大男孩分房(其中一間做為迎娶時的新房喔)
頂樓原來是見天的空中花園,年久失修的隔熱磚造成頂樓漏水;天井的頂部封得密不透風,使屋內長期悶熱難耐。但是,要是增建時把屋頂拆光光,等於門戶大開,等著接雨水和蚊子了,該如何避免,這是挑戰
頂樓原來是見天的空中花園,年久失修的隔熱磚造成頂樓漏水;天井的頂部封得密不透風,使屋內長期悶熱難耐。但是,要是增建時把屋頂拆光光,等於門戶大開,等著接雨水和蚊子了,該如何避免,這是挑戰

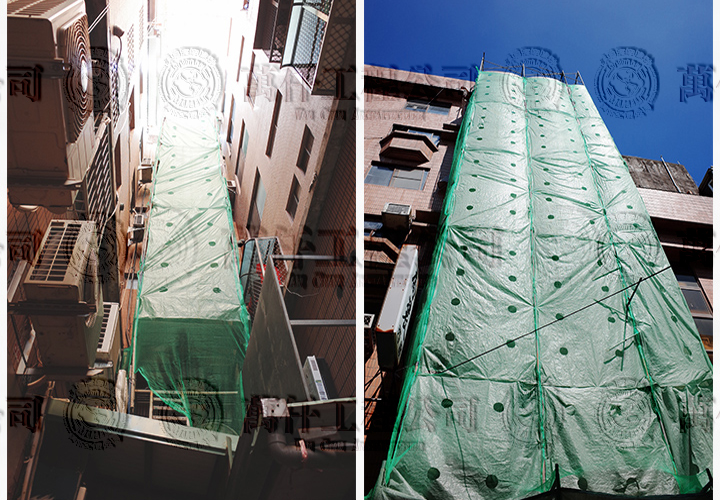

經過充足的研議,萬仟扛著諸多挑戰,終於如履薄冰地開工啦!首先鷹架進場,克服防火巷狹窄問題,搭好懸空架啦!不過,搭了鷹架、屋頂還有方便的天井大洞,防盜問題該怎麼辦呢?這是挑戰
經過充足的研議,萬仟扛著諸多挑戰,終於如履薄冰地開工啦!首先鷹架進場,克服防火巷狹窄問題,搭好懸空架啦!不過,搭了鷹架、屋頂還有方便的天井大洞,防盜問題該怎麼辦呢?這是挑戰
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者
開工前先斷水,一樓廁所不能用,因此裝設流動廁所解決營業問題,還加裝格柵美化、地面動線標示,體貼年長使用者

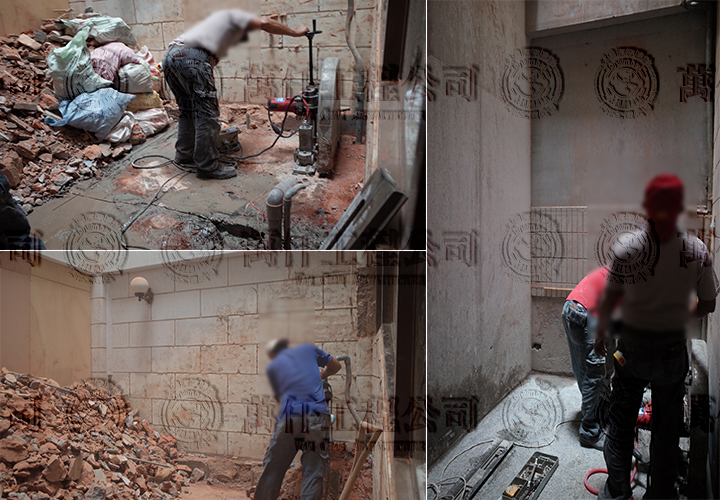

再來是切割樓層版了,總共有3層樓要切割。切割順序也很重要,如何避免樓板直接砸到1樓看診區?切割順序也很重要喔~我們就安排切3樓、2樓,最後再切1樓
再來是切割樓層版了,總共有3層樓要切割。切割順序也很重要,如何避免樓板直接砸到1樓看診區?切割順序也很重要喔~我們就安排切3樓、2樓,最後再切1樓
電梯井完成階段性完成
電梯井完成階段性完成
以前頂樓鋪epoxy(就是游泳池用的那種)防水,始終都沒有乾…
以前頂樓鋪epoxy(就是游泳池用的那種)防水,始終都沒有乾…
費了九牛二虎才把地面剷乾淨,清出這麼多的土屎。*鐵作工程併進~
費了九牛二虎才把地面剷乾淨,清出這麼多的土屎。*鐵作工程併進~
電梯井結構開始施作 (空間越窄小越困難)
電梯井結構開始施作 (空間越窄小越困難)
木作、油漆、鐵作….全併進施作
木作、油漆、鐵作….全併進施作
為了減少在現場施工的不便,診所藥櫃與事務櫃預製,今天運進場了。
為了減少在現場施工的不便,診所藥櫃與事務櫃預製,今天運進場了。
連樓梯都做足保護
連樓梯都做足保護
水電趕著進場,被電梯井切斷的管線要改,水電師傅在危險的作業環境施做。
水電趕著進場,被電梯井切斷的管線要改,水電師傅在危險的作業環境施做。

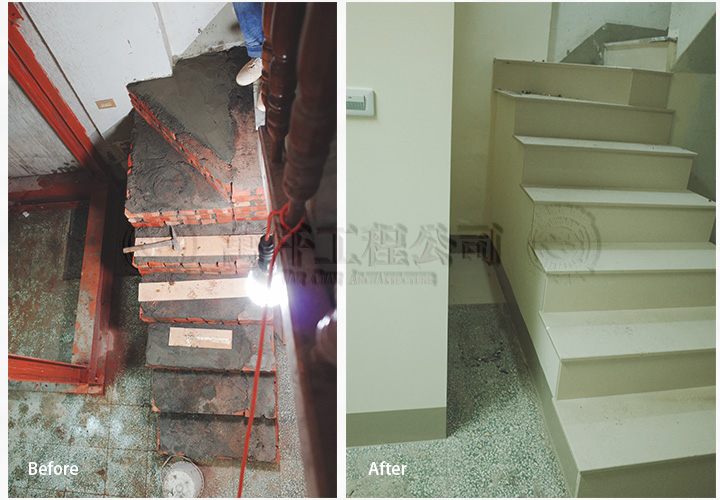

地下室只有半支樓梯需要改向、電梯施作過程。
地下室只有半支樓梯需要改向、電梯施作過程。
原有的水塔要往上移,萬仟都會把水塔架和增建一體設計,結構保證讓屋主放心。防水完成後,地坪重新施作。
原有的水塔要往上移,萬仟都會把水塔架和增建一體設計,結構保證讓屋主放心。防水完成後,地坪重新施作。
電梯的電動機、門框先進場了。
電梯的電動機、門框先進場了。

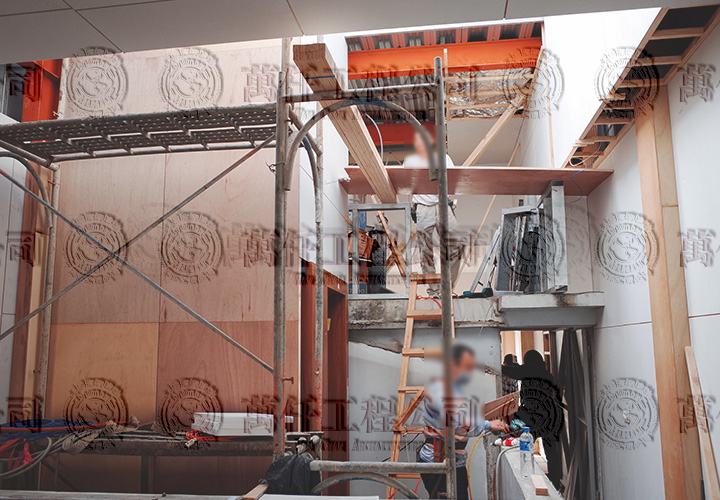

木作進場,搭建隔熱天花板、隔熱內壁板與電梯井外壁包覆
木作進場,搭建隔熱天花板、隔熱內壁板與電梯井外壁包覆
 木作、油漆、鐵作….全併進施作
木作、油漆、鐵作….全併進施作

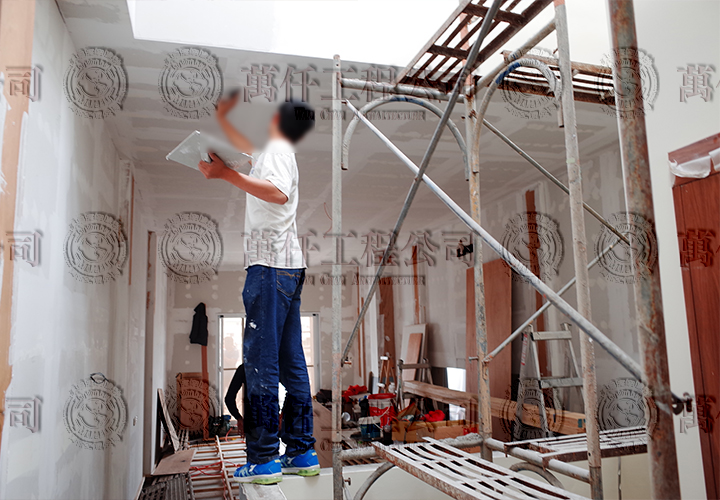

最後油漆進場,成果如何呢?趕工啊~
最後油漆進場,成果如何呢?趕工啊~
泥做進場囉!來看看水塔架洩水計畫:用磚頭圍砌,出水口直接洩往屋頂,簡潔又有用
泥做進場囉!來看看水塔架洩水計畫:用磚頭圍砌,出水口直接洩往屋頂,簡潔又有用
為了不打擾前門進出的病患,要上樓的材料都以吊車吊料,解決腳路困難。
為了不打擾前門進出的病患,要上樓的材料都以吊車吊料,解決腳路困難。
呃,鐵工進場了?沒錯!先做頂樓增建,等屋頂好了之後,再拆除頂樓,這樣的「逆節奏」就能解決「接雨水」的問題了,醫師這下總算能安心睡覺。
呃,鐵工進場了?沒錯!先做頂樓增建,等屋頂好了之後,再拆除頂樓,這樣的「逆節奏」就能解決「接雨水」的問題了,醫師這下總算能安心睡覺。

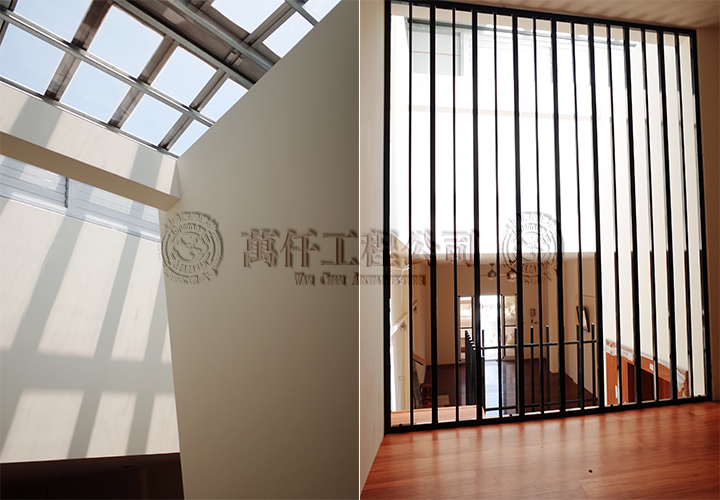

電梯上方仍維持採光,因此上方加高並封透明採光罩,再加裝電動百頁窗排風,解決通風採光問題,比舊有百葉更理想,醫師娘覺得這個頂樓通風採光計畫讓頂樓管理輕鬆很多。
電梯上方仍維持採光,因此上方加高並封透明採光罩,再加裝電動百頁窗排風,解決通風採光問題,比舊有百葉更理想,醫師娘覺得這個頂樓通風採光計畫讓頂樓管理輕鬆很多。

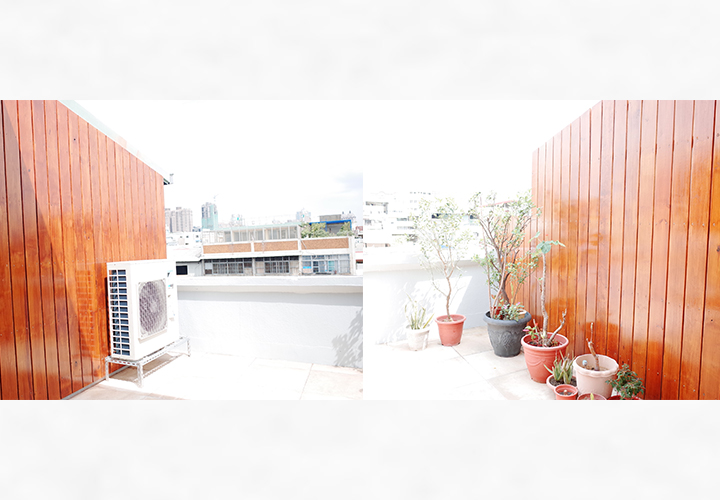

空中花園還有木隔屏。
空中花園還有木隔屏。

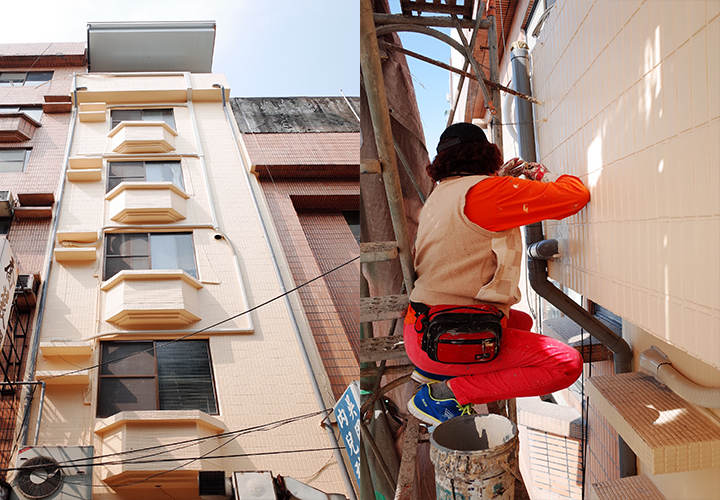

後牆與防火巷牆面重做防水,從後方隱約可見增建的屋頂。這時,後方牆面與側面防火巷牆面也做好防水
後牆與防火巷牆面重做防水,從後方隱約可見增建的屋頂。這時,後方牆面與側面防火巷牆面也做好防水
後方是貼復古磚的洗衣工作空間。從此,醫師娘搭電梯把衣服拿上樓去洗,洗一洗就直接晾在6樓,晾好衣服就順便作作畫、作一作運動,愜意的70人生由此展開
後方是貼復古磚的洗衣工作空間。從此,醫師娘搭電梯把衣服拿上樓去洗,洗一洗就直接晾在6樓,晾好衣服就順便作作畫、作一作運動,愜意的70人生由此展開

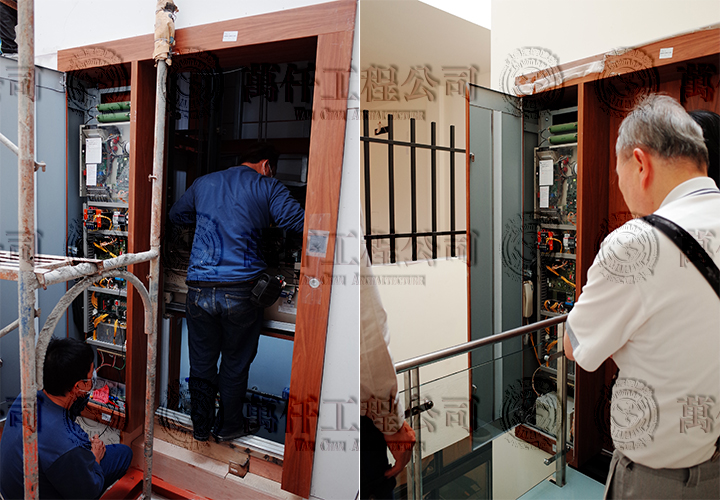

電梯完工,陪同屋主”驗收”試機中”
電梯完工,陪同屋主”驗收”試機中”

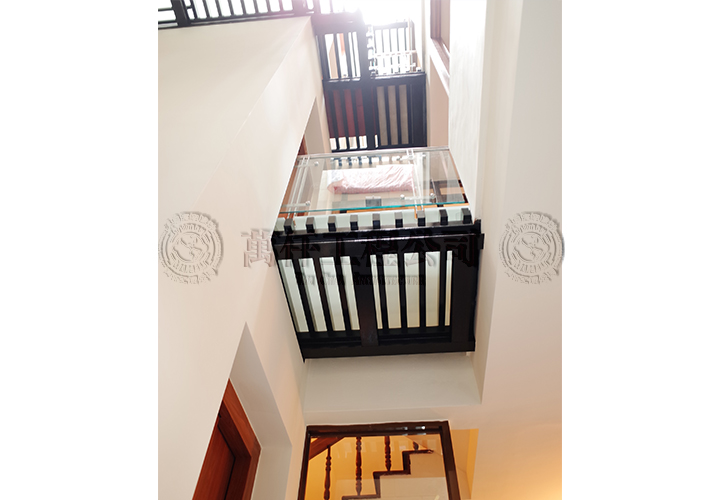

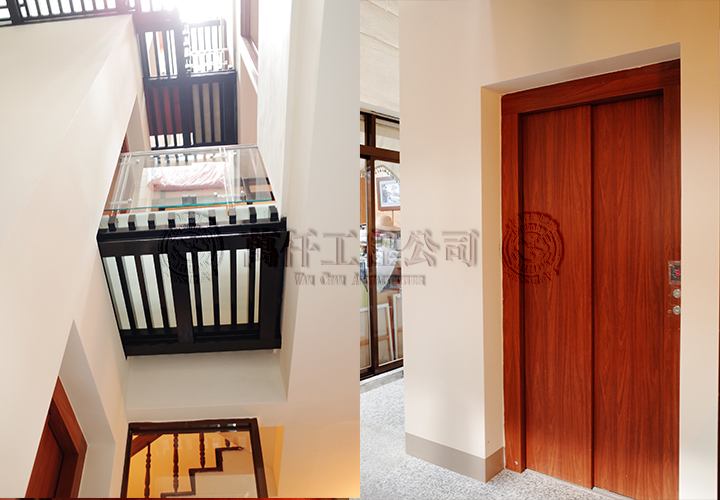

高聳的電梯井如何保養、維修和清潔?答案就是「空中走道」啦!走道為透光不透明玻璃設計,不擋光,也不「走光」。
高聳的電梯井如何保養、維修和清潔?答案就是「空中走道」啦!走道為透光不透明玻璃設計,不擋光,也不「走光」。

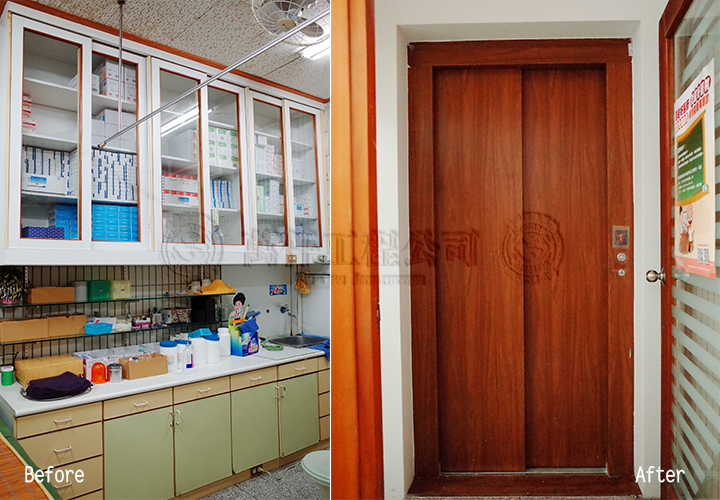

原有調劑室被電梯佔滿一半(居家小電梯所占空間並不會很大喔)。電梯由此設定密碼管制,防盜沒問題!
原有調劑室被電梯佔滿一半(居家小電梯所占空間並不會很大喔)。電梯由此設定密碼管制,防盜沒問題!

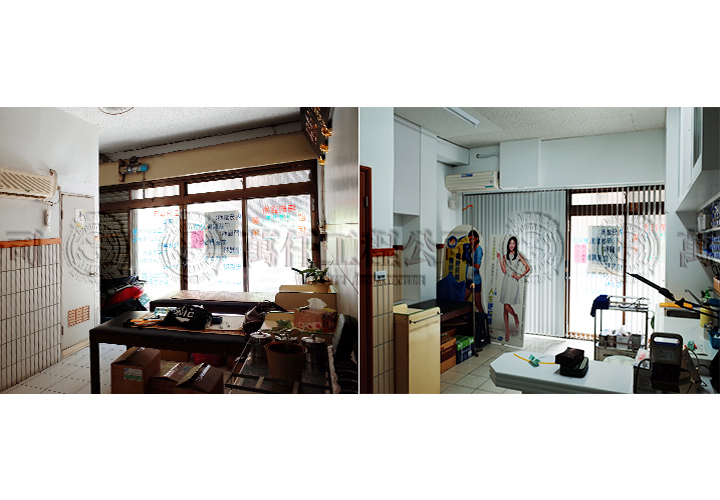

調劑室移駕後方,和點滴室整併。長期實際上用不到這麼大廁所,因此廁所順勢縮小。
調劑室移駕後方,和點滴室整併。長期實際上用不到這麼大廁所,因此廁所順勢縮小。

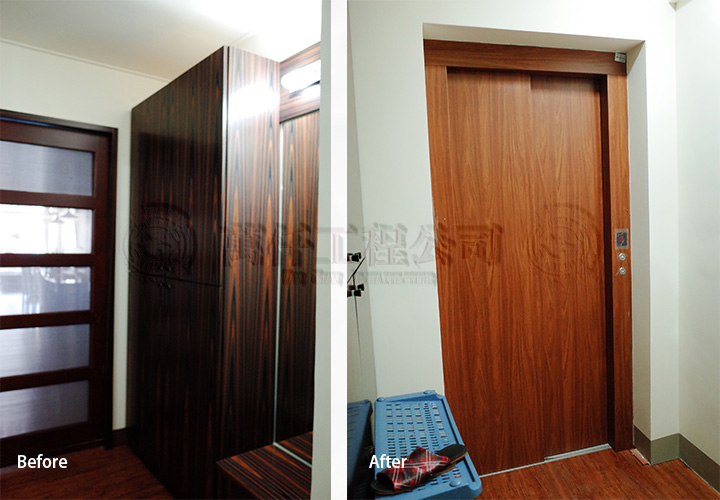

二樓接待室的方案是,將訂做鞋櫃拆下再移方位。幸好使用了萬仟的專利組裝工法,復原相當順利喔!
二樓接待室的方案是,將訂做鞋櫃拆下再移方位。幸好使用了萬仟的專利組裝工法,復原相當順利喔!

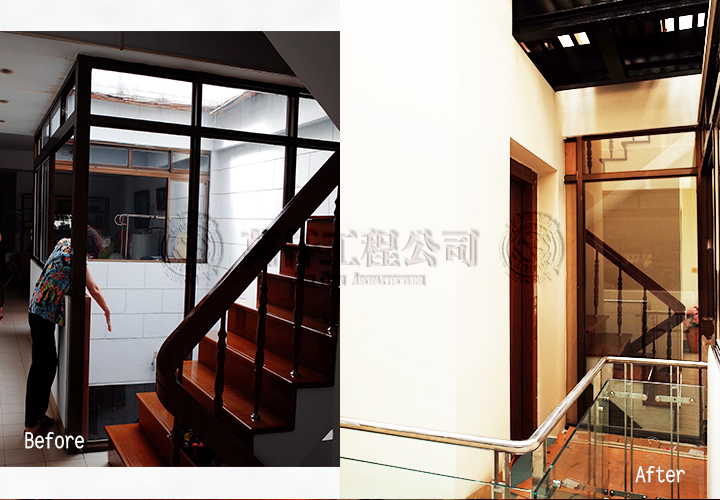

三樓少了老舊噴水池,清淨許多,也不因電梯而感到突兀。
三樓少了老舊噴水池,清淨許多,也不因電梯而感到突兀。

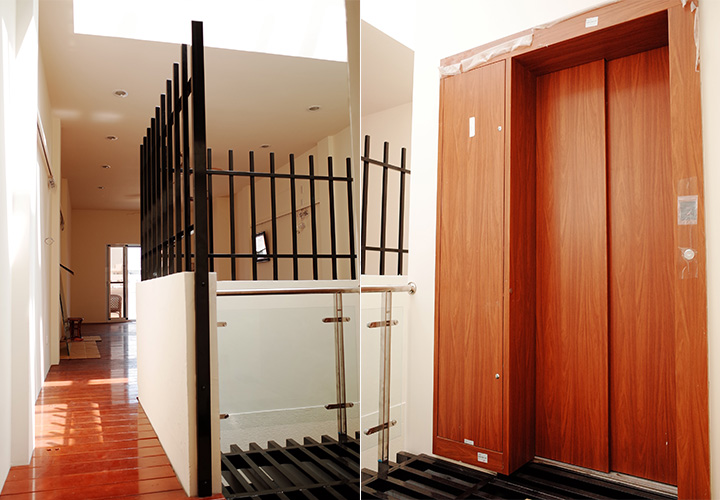

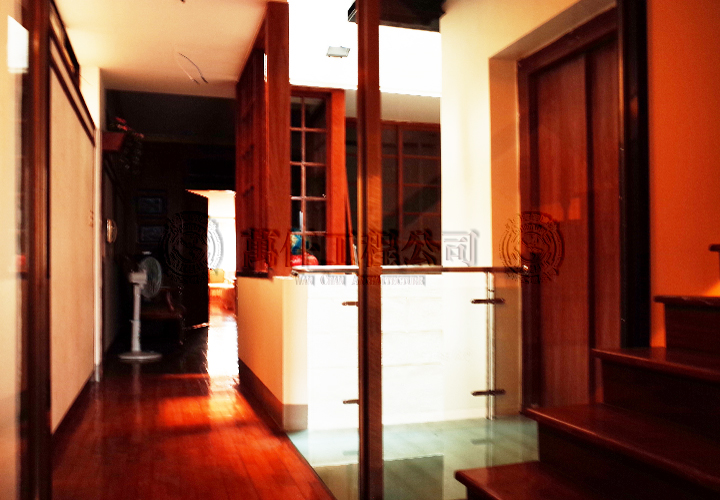

四樓打穿天井女兒牆,增設天橋銜接電梯出入口,低調地融入原有室內裝修當中,絲毫不覺違和感。
四樓打穿天井女兒牆,增設天橋銜接電梯出入口,低調地融入原有室內裝修當中,絲毫不覺違和感。

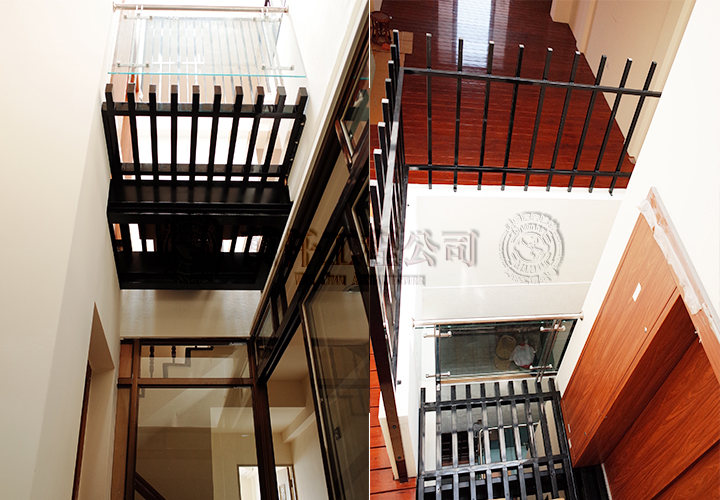

 五樓增設環繞電梯空中步道,清潔、保養、維修都自此樓開始。電梯升降速度、開關門速度的設定穩定而和緩,還有防夾、防墜安全機制,很適合醫師夫婦使用。
五樓增設環繞電梯空中步道,清潔、保養、維修都自此樓開始。電梯升降速度、開關門速度的設定穩定而和緩,還有防夾、防墜安全機制,很適合醫師夫婦使用。
喔! 是不是忘記地下室?!當然沒問題,地下室只有半支樓梯需要改向,至於電梯陰井在此賣個關子,詳情請洽來電洽詢
喔! 是不是忘記地下室?!當然沒問題,地下室只有半支樓梯需要改向,至於電梯陰井在此賣個關子,詳情請洽來電洽詢
整體配色必須呼應原有的木地板。(也是屋主喜歡的色系喔!)
整體配色必須呼應原有的木地板。(也是屋主喜歡的色系喔!)

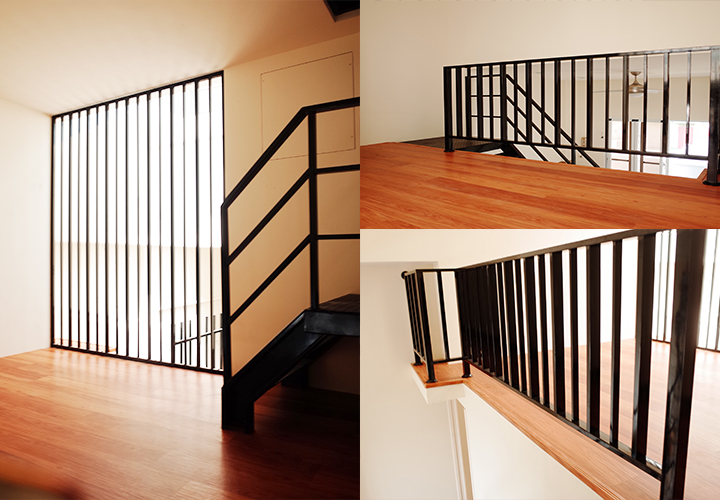

新增設的六樓亮相了!一出電梯口感到格外明亮、寬敞,重點是一點也不覺得悶熱!
新增設的六樓亮相了!一出電梯口感到格外明亮、寬敞,重點是一點也不覺得悶熱!

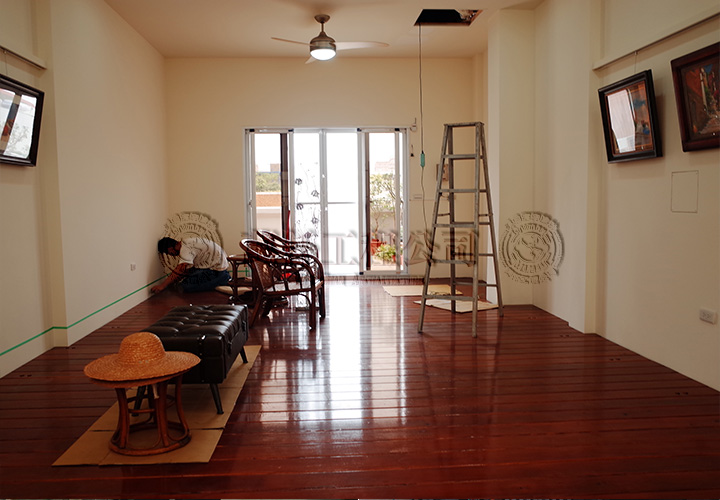

前間是醫師娘的私人小畫廊,趕著開張呢!萬仟以活動南方松木地板舖地,整片木地板都能拿起來,好清理、好維修喔
前間是醫師娘的私人小畫廊,趕著開張呢!萬仟以活動南方松木地板舖地,整片木地板都能拿起來,好清理、好維修喔

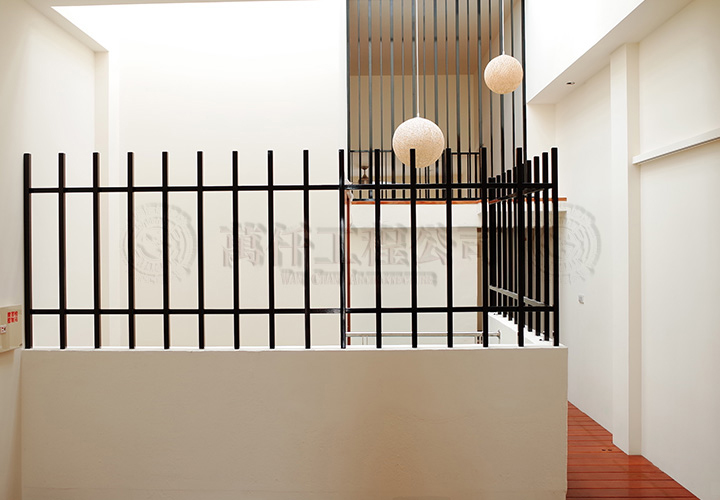

為了將來的小孫著想,加裝防墜鐵格柵
為了將來的小孫著想,加裝防墜鐵格柵
小畫廊外就是空中花園,萬仟建議醫師娘少放些植物,多些空間可以運運動、打打拳,也比較沒有漏水的疑慮
小畫廊外就是空中花園,萬仟建議醫師娘少放些植物,多些空間可以運運動、打打拳,也比較沒有漏水的疑慮

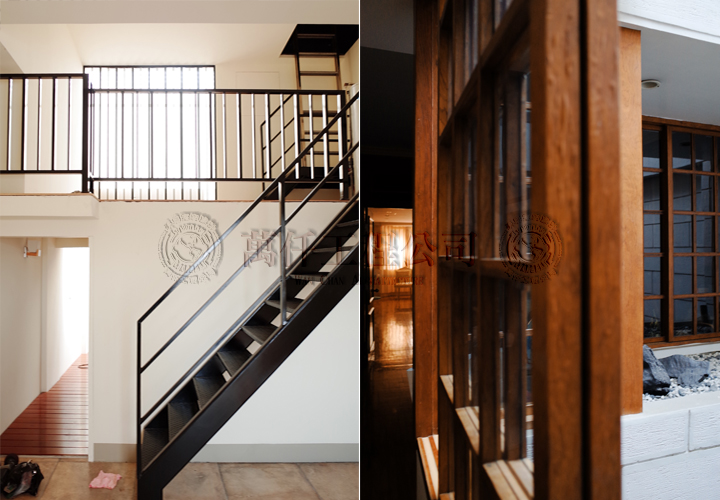

往上走就是原有的頂樓樓梯頂蓋,也作為休憩室、儲藏室使用,醫師娘好滿意,她跟醫師說老早就該裝電梯了!一來保養膝蓋,二來能夠經常跑上樓,樓上空間就不會再荒廢了。完工
往上走就是原有的頂樓樓梯頂蓋,也作為休憩室、儲藏室使用,醫師娘好滿意,她跟醫師說老早就該裝電梯了!一來保養膝蓋,二來能夠經常跑上樓,樓上空間就不會再荒廢了。完工
在涼風徐徐的儲藏室,往上看,可以看星星,往下望,可以鳥瞰小畫廊。走上去,可以去水塔樓吹風(或洗水塔)。完工
在涼風徐徐的儲藏室,往上看,可以看星星,往下望,可以鳥瞰小畫廊。走上去,可以去水塔樓吹風(或洗水塔)。完工
完工
完工

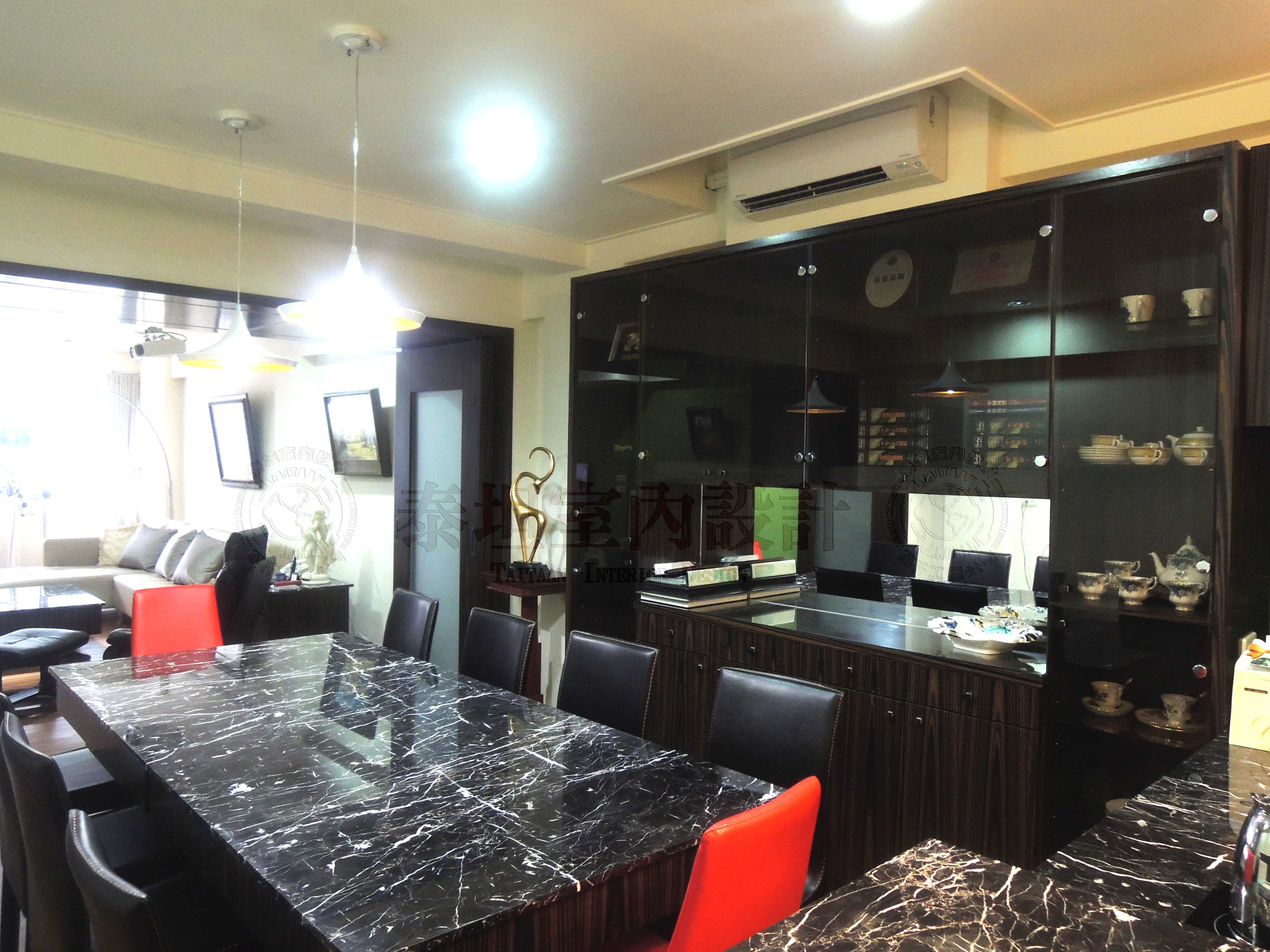

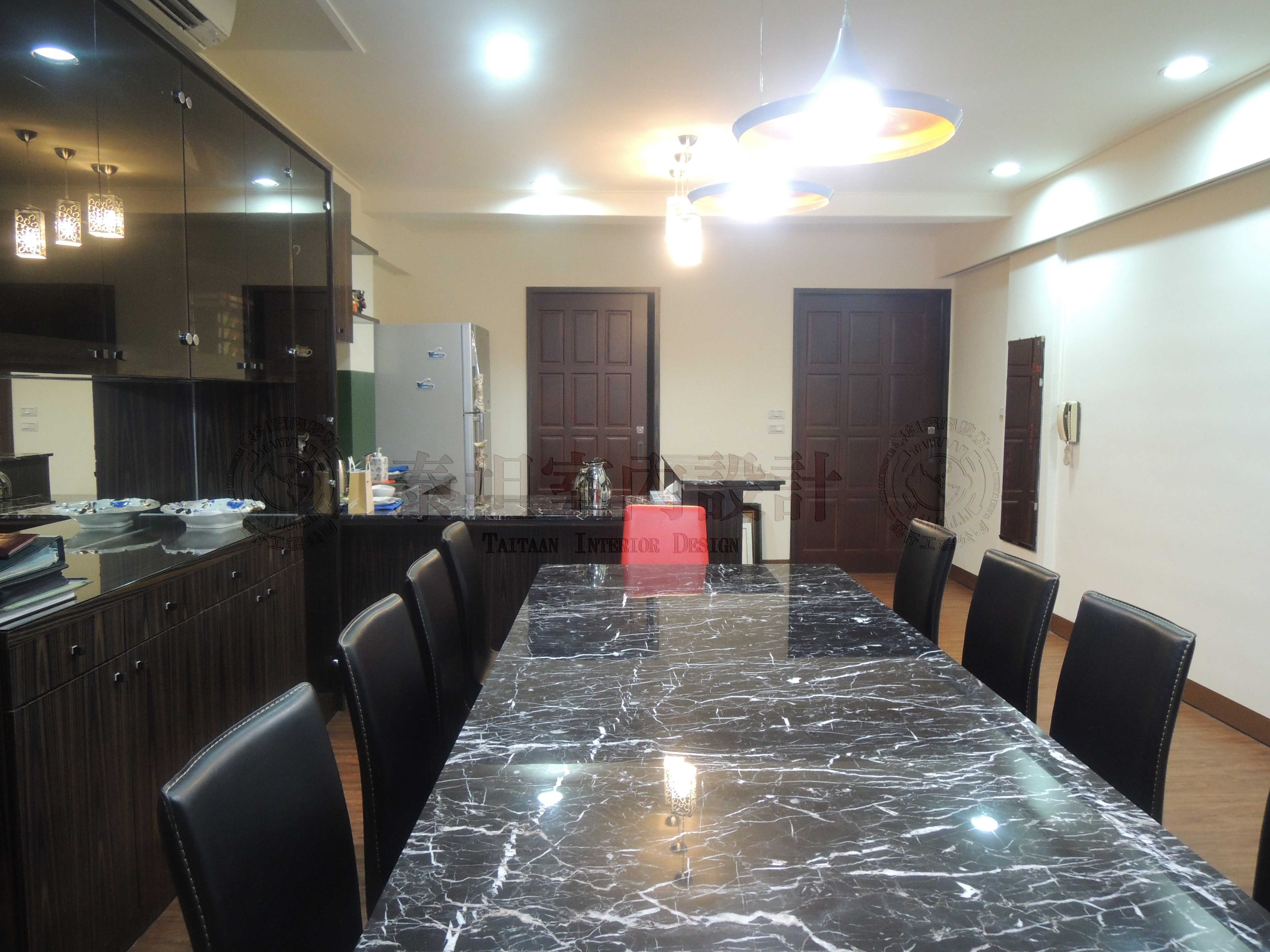

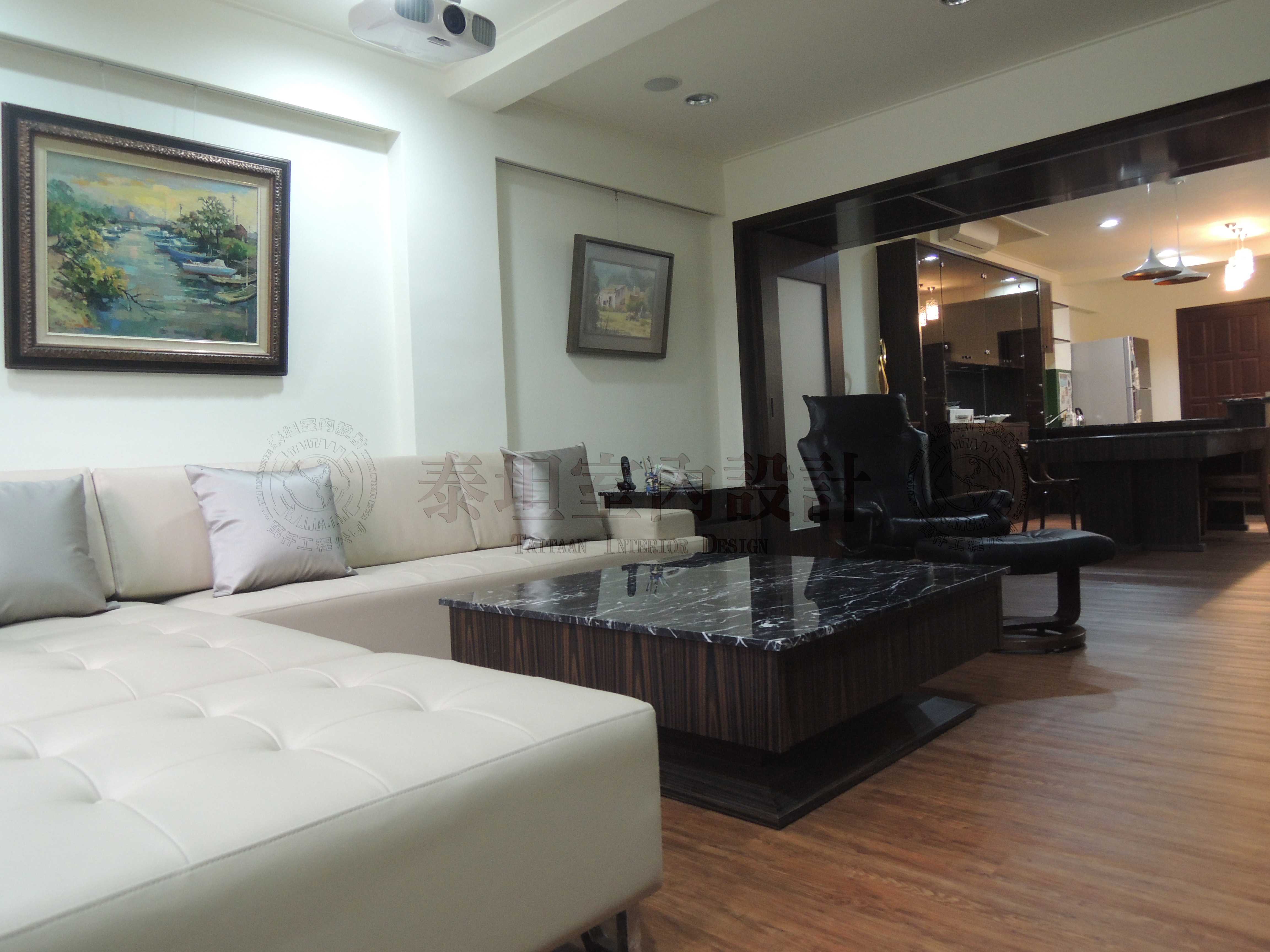

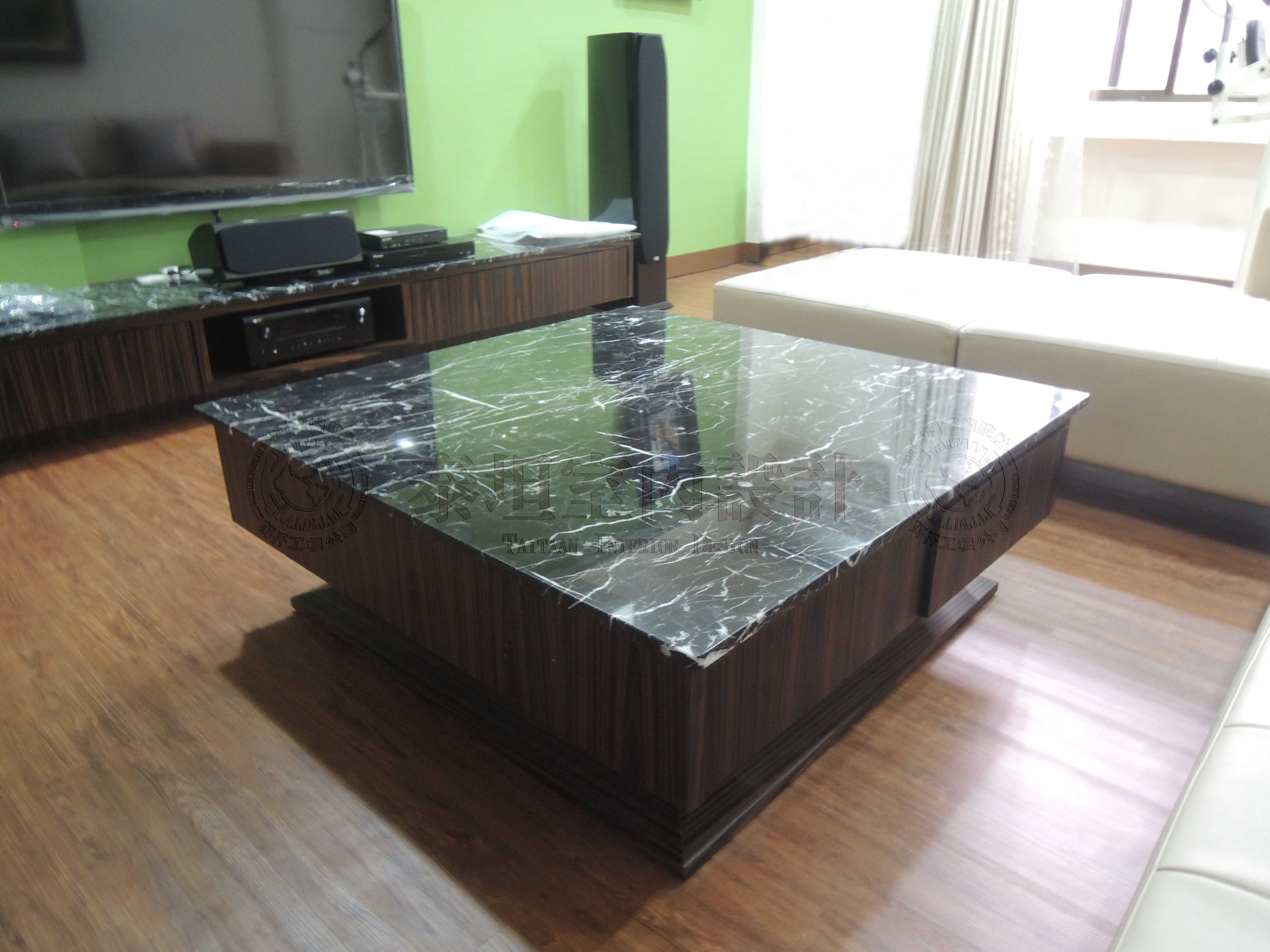

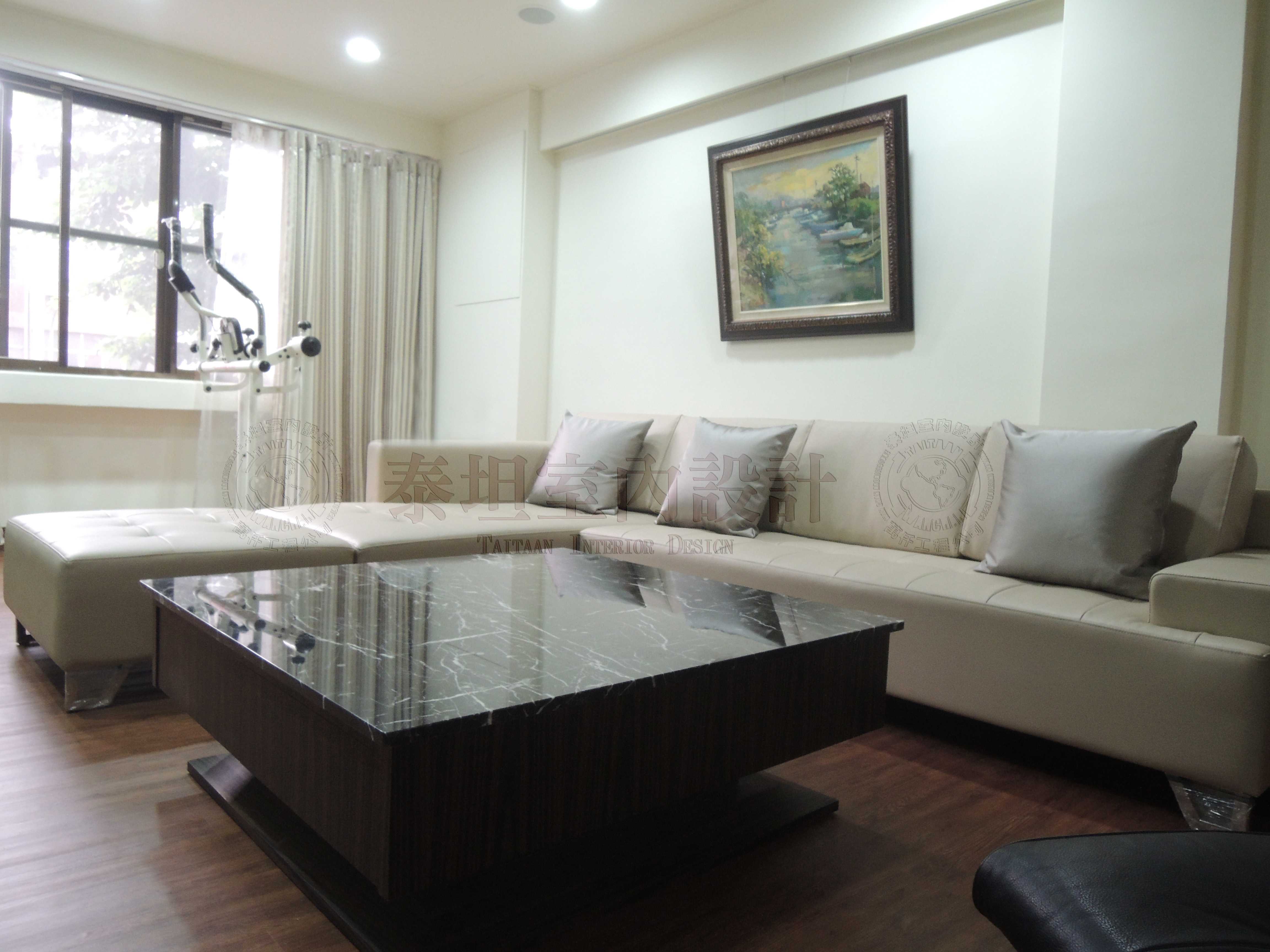

當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
當初完工的接待區、休息室
整體電梯增建施作過程,我們以不影響診所正常營業,多重工種同時進行施工,以節省工期、實用、診所兼具養老住宅……等多項考量的整體規劃施作承覽。屋主很滿意。
整體電梯增建施作過程,我們以不影響診所正常營業,多重工種同時進行施工,以節省工期、實用、診所兼具養老住宅……等多項考量的整體規劃施作承覽。屋主很滿意。
完工
完工

高雄.苓雅區 [ 吳公館 ]

老診所電梯增設‧銀髮社區「在宅養老」‧在地守護老病友

30多年5層樓老屋/電梯增設/頂樓增建/診所微整修

案為回鍋老客戶(請見室內設計裝潢作品:輕鬆樂活風),是苓雅區老字號心臟外科診所,後方是菜市場,生活機能便利,由於開發早,屬於高齡化社區。吳醫師在地服務已逾30年,至今仍是讓老病友信賴的「守護者」,許多慢性病長者三天兩頭要來「看看」吳醫師才安心。醫師夫妻今年都已70多歲,因為放不下老病友們,仍然堅持繼續服務,抱著「做到不能做」的決心,與「老宅」、「老伴」、「老病友」結成「在宅養老社區」。為了給病友更好的服務,醫師夫婦決定好好保養身體,增設電梯以保護醫師娘開過刀的膝蓋;增設頂樓作為夫婦倆放鬆的小天地,並稍微整理一下老屋及診所,給大家更好的使用環境。但是挑戰來了,修建期間醫師不放棄「守護者」任務,繼續營業到底。這給萬仟團隊絞盡腦汁,想盡辦法協調、變通,規劃出兼顧營業、防盜、防塵的施工流程,總算將任務圓滿達成。
